Reparaturanleitung - Fiat Cinquecento: Thermoschalter für Kühlerlüfter prüfen
Der Thermoschalter ist zu prüfen, wenn bei heißem Motor der Lüfter nicht einschaltet. Prüfvoraussetzung: Kühlmittelregler und Verschlußdeckel für Kühlsystem sind in Ordnung.
Der Thermoschalter für den Elektrolüfter sitzt links am Kühler. Durch den Schalter wird der Lüfter bei einer Kühlmitteltemperatur von 90 - 94 C eingeschaltet und bei 85 - 90 C ausgeschaltet.
Prüfen
- Prüfen, ob der Kühler im Bereich des Thermoschalters überhaupt heiß wird.
- Sicherung für Lüftermotor prüfen, gegebenenfalls ersetzen, siehe Seite 165.
- Zündung einschalten.
- Stecker vom Thermoschalter abziehen, die Klemmen der beiden Leitungen zum Thermoschalter mit kurzer Prüfleitung verbinden.
- Wenn der Elektrolüfter jetzt anläuft, Thermoschalter ersetzen. Anzugsdrehmoment für Thermoschalter: 25 Nm. Auslaufendes Kühlmittel auffangen. Anschließend Kühlflüssigkeit auffüllen und Kühlsystem entlüften, siehe Seite 53.
- Wenn der Lüfter nicht anläuft, elektrische Leitungen gemäß Stromlaufplan prüfen. Anschlüsse auf guten Kontakt und festen Sitz kontrollieren. Gegebenenfalls Lüftermotor ersetzen.
- Neuen Thermoschalter auf Funktion überprüfen. Motor warmfahren und so lange im Leerlauf laufen lassen, bis der Lüfter für Kühlmittel einschaltet.
Ausgebauten Thermoschalter prüfen

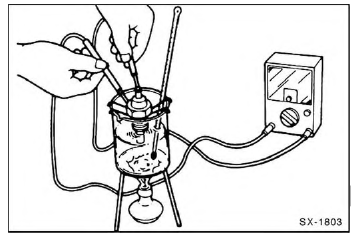

Thermoschalter in ein Wasserbad hängen. Das Wasserbad langsam erwärmen.
Mit einem Ohmmeter Stromdurchgang des Thermoschalters prüfen. In
ausgeschaltetem Zustand darf kein Durchgang vorhanden sein (Widerstand =
). In eingeschaltetem Zustand ist
Durchgang vorhanden (Widerstand = 0
).
Der Thermoschalter klickt hörbar, wenn er schaltet.
- Der Thermoschalter muß bei einer Temperatur von 90 - 94 C einschalten.
- Wasserbad abkühlen lassen und kontrollieren, ob der Thermoschalter bei einer Temperatur von 85 - 89 C wieder ausschaltet.
- Erreicht der Thermoschalter die Sollwerte bei den Messungen nicht, so ist er zu ersetzen.
