Reparaturanleitung - Fiat Cinquecento: Kupplungsseilzug ersetzen
Reparaturanleitung - Fiat Cinquecento / Kupplung / Kupplungsseilzug ersetzen
Ausbau
- Mit Lineal am Ausrückhebel Länge des überstehenden Gewindes bis zur Kontermutter messen. Dadurch kann das neue Kupplungsseil auf die gemessene Länge voreingestellt werden.

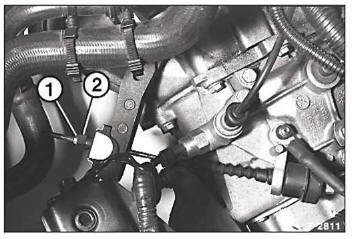

- Kontermutter -1- und Mutter -2- abschrauben, Seil am Ausrückhebel und Widerlager am Getriebe aushängen.

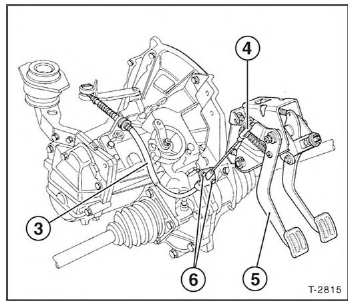

- Seilzugöse -4- im Fahrzeuginnenraum aus dem Kupplungspedal -5- aushängen, dazu Sicherung -4- am Pedal abhebeln.
- Seilzughülle -3- mit 2 Schrauben -5- an der Stirnwand abschrauben.
Einbau
- Seil am Ausrückhebel einhängen.
- Gummipuffer in die Seilführung am Getriebe drücken.
- Seil durch die Stirnwand führen und in das Kupplungspedal einhängen. Sicherung aufschieben.
- Seilzughülle an der Stirnwand anschrauben. Gummidichtung zwischen Halterung und Stirnwand nicht vergessen.
- Einstellmutter am Ausrückhebel auf den vorher gemessenen Wert aufschrauben.
- Kupplung einstellen.
